从分层架构探索PACS源码实现：如何构建高内聚低耦合的影像处理模块

PACS系统，全称Picture Archiving and Communication Systems，即影像归档和通信系统，是医院影像科室的核心信息系统。其主要任务是以数字化方式，通过模拟接口、DICOM协议、网络等多种接口，对日常诊疗中产生的各类医学影像（包括核磁、CT、超声、X光机、红外仪、显微镜等设备生成的图像）进行海量存储，并在授权许可下实现快速调阅与回溯，同时辅以诊断管理功能。该系统在影像设备间的数据传输、组织存储及高效管理方面发挥着关键作用。

（一）物理架构

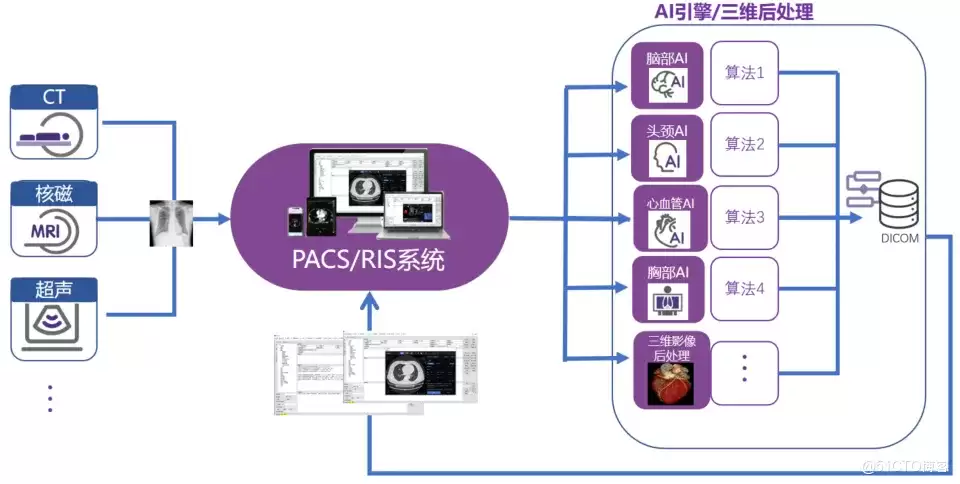

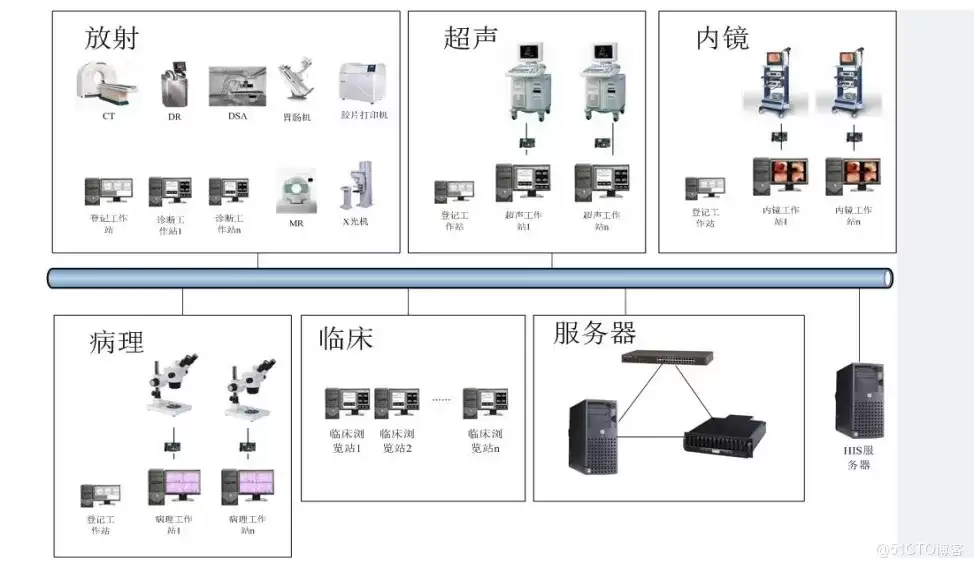

PACS系统的物理架构采用“金字塔”式四层结构：

1. 网络用户层：涵盖各类终端和工作站。

2. 接入层：由二级交换机、集线器等网络设备构成，负责连接用户层终端。

3. 核心层：汇聚接入层设备，实现全网互联，包含服务器、路由器、防火墙等关键组件。

4. 资源提供层：包括CT、US（超声）、DR等各类医疗影像设备终端。

（二）应用架构

PACS系统的应用架构呈“内嵌型”三层结构：

1. MINI-PACS：面向小型医疗机构或单一科室，提供涵盖超声、内窥镜等设备的图文并茂的专业影像报告系统。

2. 科室级PACS：面向中型医院，整合现有HIS/RIS系统，构建以患者为中心的科室影像中心。

3. 全院级PACS：面向大型医院，实现全院影像科室的数字化读片与诊断工作流程，并完成电子化管理。

主流PACS厂商在系统研发中遵循以下标准流程：

（1）检查信息登记：前台登记工作站录入患者基本信息和检查申请，或通过HIS系统自动获取，并进行分诊登记等操作。

（2）WorkList服务：患者信息录入后，各工作站可自动调用，医疗影像设备亦可从服务器提取患者信息列表。

（3）影像获取：标准DICOM设备在检查完成后自动将影像传输至PACS主服务器；非DICOM设备则通过MiVideo DICOM网关完成影像采集与传输。

（4）图像调阅：医师可通过网络在阅片室调阅、浏览和处理影像，并可打印输出交付患者。

（5）报告编辑：诊断医生依据影像进行报告编辑，借助常用词语模板减轻工作负担，审核后可将报告存储为典型病例。

上述流程保障了PACS系统的高效运转，为医疗机构提供了全面的影像管理与诊断支撑。

（三）存储技术架构

存储技术架构是PACS系统的核心环节，使其区别于HIS、LIS等其他医学信息系统——PACS需高效应对海量数据存储。大型医院每日产生的影像检查数据约达4GB（未压缩），全年总量近1200GB，且随业务拓展和新设备引入，数据量将持续攀升。因此，提升在线数据的随机存取效率尤为关键。

为此，PACS系统普遍采用分级存储（HSM）策略，将存储分为在线存储与离线存储两级。高速存储设备（如SAN）用于在线数据，确保高效存取；低速大容量存储设备（离线存储服务器）则用于永久保存较早的历史数据，在线设备仅保留最近三年的数据。该策略兼顾高性能与低成本，实现数据存储的优化管理。

DICOM文件是按照DICOM标准存储的医学文件，由多个数据集构成，每个数据集包含患者姓名、性别、身高、体重等属性，通过数据元素唯一标识。数据元素依其类型表示（VR）编码信息对象属性值，VR为两个字符（如FL表示浮点型）。数据元素包括标签、值长度和数据值体：标签为16位无符号整数对，标识组号和元素号；值长度记录数据值长度；数据值体明确数据元素值，其结构包含三个公共字段及一个可选字段，VR定义数据类型。
