XBM新型三维堆叠内存技术破局AI带宽瓶颈：后端晶体管集

本轮内存价格大幅上涨，主要源于人工智能应用对存储带宽的强劲需求。其中，高带宽内存HBM的产能持续向AI芯片倾斜，导致传统DDR及LPDDR内存供应趋紧。然而，HBM自身也正面临多重技术瓶颈——硅通孔TSV占用大量芯片面积，布线复杂度攀升，功耗不断上升，单位面积效率持续下降，长期演进路径已显局促。

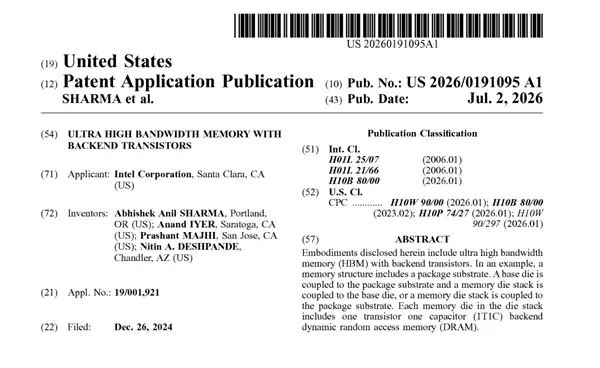

在此背景下，一家长期深耕内存架构与标准制定的企业正推进一种新型存储技术：扩展带宽内存XBM。该技术并非全新概念，近期一份编号为20260191095的专利文件于2024年12月26日提交，于2026年7月2日正式公开，进一步披露了其核心设计思路。

专利指出，XBM采用带后端晶体管的三维堆叠架构。每层存储芯片集成一个晶体管与一个电容，构成1T1C单元；晶体管不再置于前道工艺的硅基底上，而是集成在后道金属互连层中。这一结构显著提升芯片面积利用率，并支持更高密度的硅通孔布局，从而在不依赖单纯提升工作频率的前提下，实现整体带宽的实质性跃升。相比当前主流HBM方案，XBM在功耗控制与空间效率方面具备结构性优势。

尽管专利未明确给出具体性能参数，但结合技术路径推演，XBM有望在带宽与容量两方面较HBM4提升约一倍。不过，该技术面向的是2030年之后的下一代计算平台，届时HBM5、HBM6等迭代标准或将已进入量产阶段，单就纸面指标而言未必领先。

因此，XBM并非旨在直接替代HBM，而是另辟路径，通过后端晶体管集成这一底层工艺创新，应对AI时代日益突出的内存带宽与能效矛盾。其实际价值尚待工程验证与产品落地，当前仍处于技术探索阶段。
