Intel史上最大变革！酷睿Ultra架构、技术深入解读：一分为四绝了

前言：这次是酷睿Ultra 不是14代酷睿

8月底去了趟马来西亚，一方面参观了Intel位于马来西亚槟城、居林的封测工厂、实验室，另一方面参加了Meteor Lake技术分享，全面了解了第一代酷睿Ultra处理器的架构设计、技术特性。

现在，终于可以和大家分享了！

首先再”科普“一下1代酷睿Ultra、14代酷睿的关系，因为Intel这次的产品和命名体系确实有点混乱，别说普通玩家，很多业内人士也一直分不清……

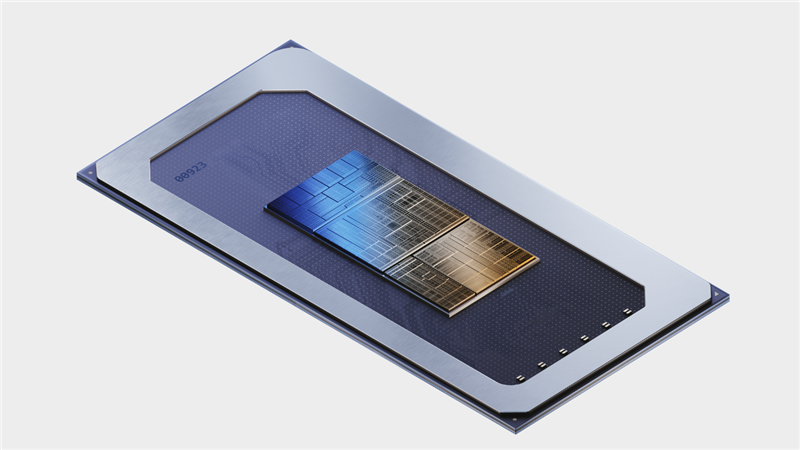

今年6月15日，Intel正式公布了全新的酷睿Ultra品牌，第一代产品代号Meteor Lake，采用全新的Intel 4制造工艺和封装技术、全新的分离式模块化架构、全新的CPU架构与3D高性能混合架构、全新的锐炫GPU核显、全新的NPU AI引擎，可以说是Intel第一颗微处理器4004 1971年诞生以来，变革最大的一代。

不过比较可惜，Intel 4工艺第一次登场和之前的14nm、10nm有些类似，性能上还未达到足够高的水准，所以只能用于笔记本移动平台的主流H系列、低功耗P系列，分为酷睿Ultra 9/7/5三个子系列。

对于桌面S系列、顶级游戏本HX系列，将在原有Raptor Lake 13代酷睿的基础上进行升级，包括增加E核并扩大缓存、提升频率、加速内存等，也就是Raptor Lake Refresh 14代酷睿，继续使用LGA1700接口，继续兼容600/700系列主板，分为酷睿i9/i7/i5/i3四个子系列。

此外，超低功耗的U系列也会是13代酷睿升级版，但命名为一代酷睿(注意没有任何后缀)，分为酷睿7/5/3三个子系列。

今天的主角，就是Meteor Lake酷睿Ultra，但这一次，我们只讲它的架构设计、制造和封装工艺、技术特性。

具体的型号命名、规格参数、性能跑分，将在12月14日正式发布的时候公开。

14代酷睿预计还是分为两步走，其中高端的K/KF系列下个月首先登场，主流和低功耗系列大概率也要到CES 2024。
