ComfyUI BasicScheduler 基础采样调度配置教程

不少人把BasicScheduler加入画布后，会困在MODEL、scheduler、steps与denoise的配置上。最常见的两个问题，一是误把“调度器”当作采样器，二是反复修改参数却未将SIGMAS连接到后续自定义采样器。该节点不会直接出图，而是依据模型与设定参数计算一组噪声强度值，再交由SamplerCustom控制每一步降噪。

本次使用ComfyUI 0.28.0版本和前端1.47.10演示；无论系统是Windows、macOS还是Linux，该节点的工作逻辑都相同。操作前需准备ComfyUI能够识别的模型，并掌握在空白工作流添加内置节点的方法。暂时没有模型文件也能理解节点与连线，但线路接通并不等于可以出图。

画布上首先需要添加BasicScheduler

步骤一：搜索基本调度器

操作位置：打开ComfyUI工作流画布，双击空白区域，即可唤出“添加节点”搜索框。

具体操作：搜索框内填写Basic Scheduler后，应从结果中添加“基本调度器”。它在当前界面所属的分类是“模型 / 采样 / 调度器”；BetaSamplingScheduler等名称近似的节点以及其他专用调度节点都不能选。

正确标准：搜索结果仅出现目标节点，且名称下方能够看到调度器分类。找不到时如何处理：若搜索不到，可改用中文名“基本调度器”；仍无结果时，检查前后端版本是否配套，刷新页面后再次搜索。

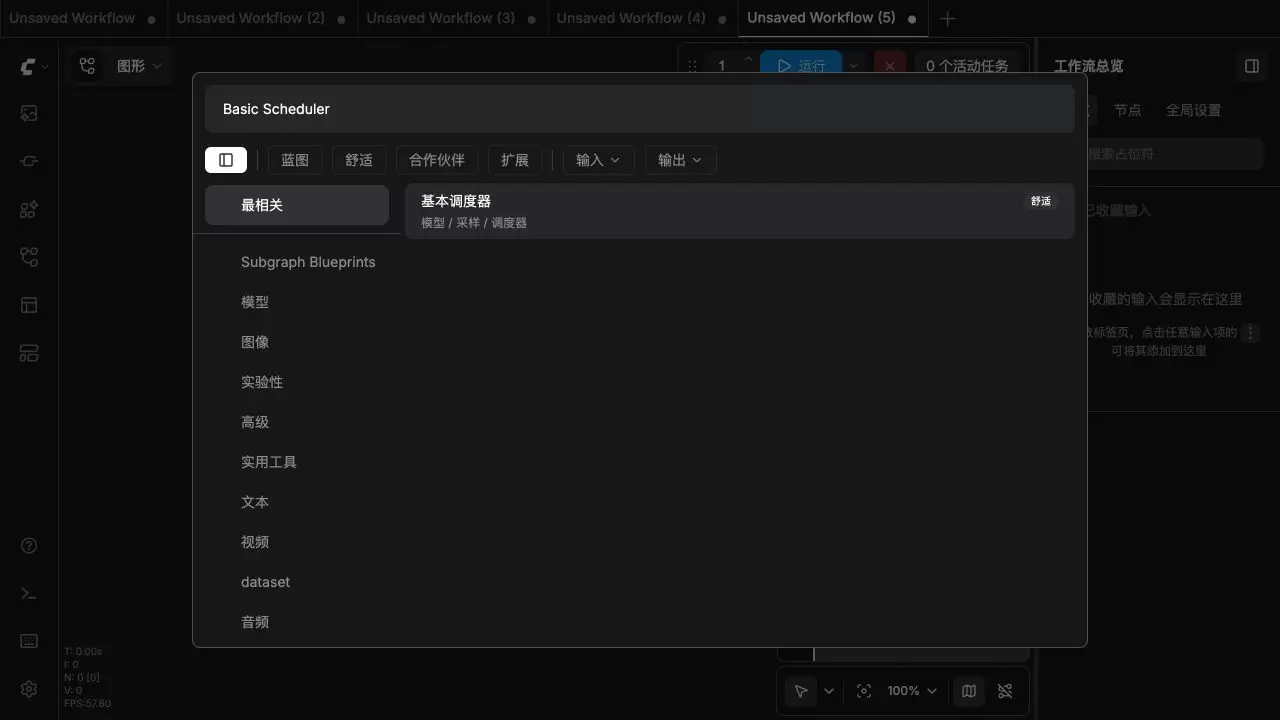

点击添加前，应同时核对图中两个标识：名称必须为“基本调度器”，分类必须为“模型 / 采样 / 调度器”。

步骤二：三个参数及输入输出辨识

操作位置：节点出现在画布后，先查看左右端口，再核对节点内部的三行参数。

具体操作：节点内部依次排列调度器、步数与降噪三个参数，目前步数默认为20，降噪默认为1.00。端口方面，MODEL连接左边紫色的“模型”输入，SIGMAS则从右边绿色的Sigmas端口输出。

正确标准：画布节点应包含一个紫色输入端口、一个绿色输出端口，且三行参数完整显示。不正确时如何处理：如果端口或参数数量不符，先检查节点标题；若节点选错，应删除后重新添加，不要把其他调度器界面强行套用到这些步骤。

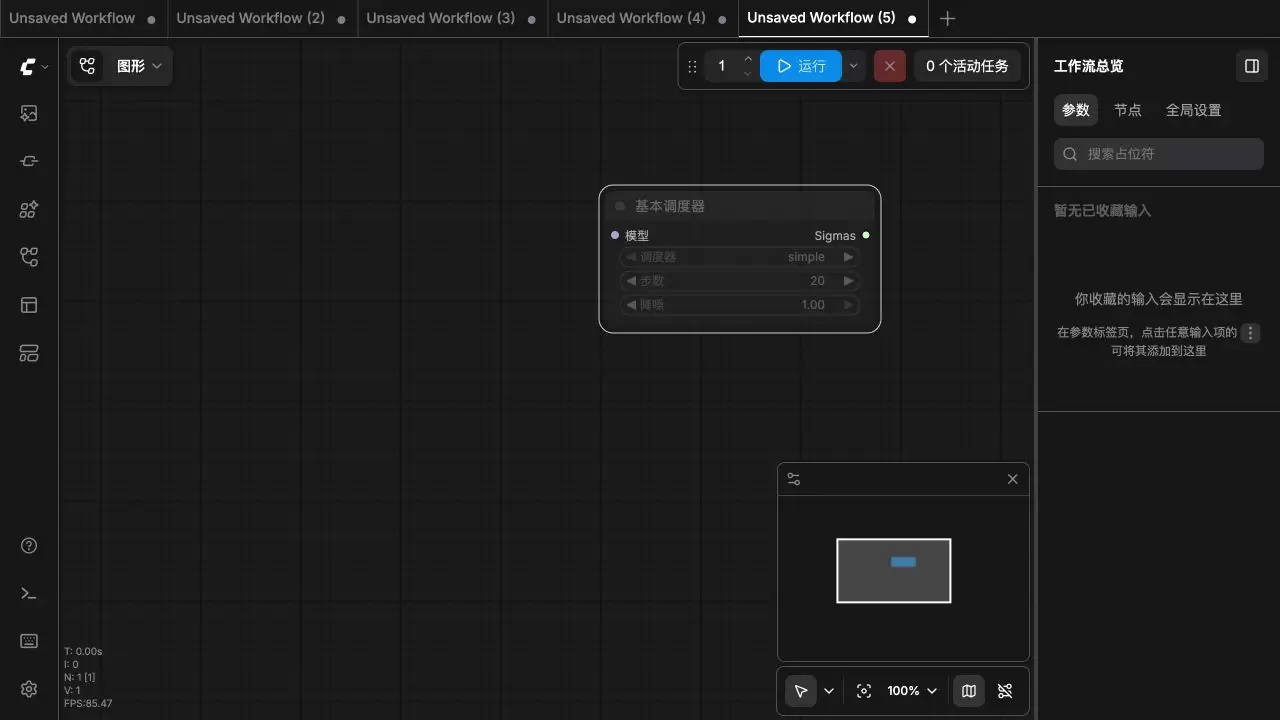

这张图专门用于核对节点结构。MODEL负责提供决定sigma计算依据的模型采样对象，真正传往后续采样节点的结果则是SIGMAS。

明确设置调度算法、步数和去噪范围

步骤三：选择 scheduler

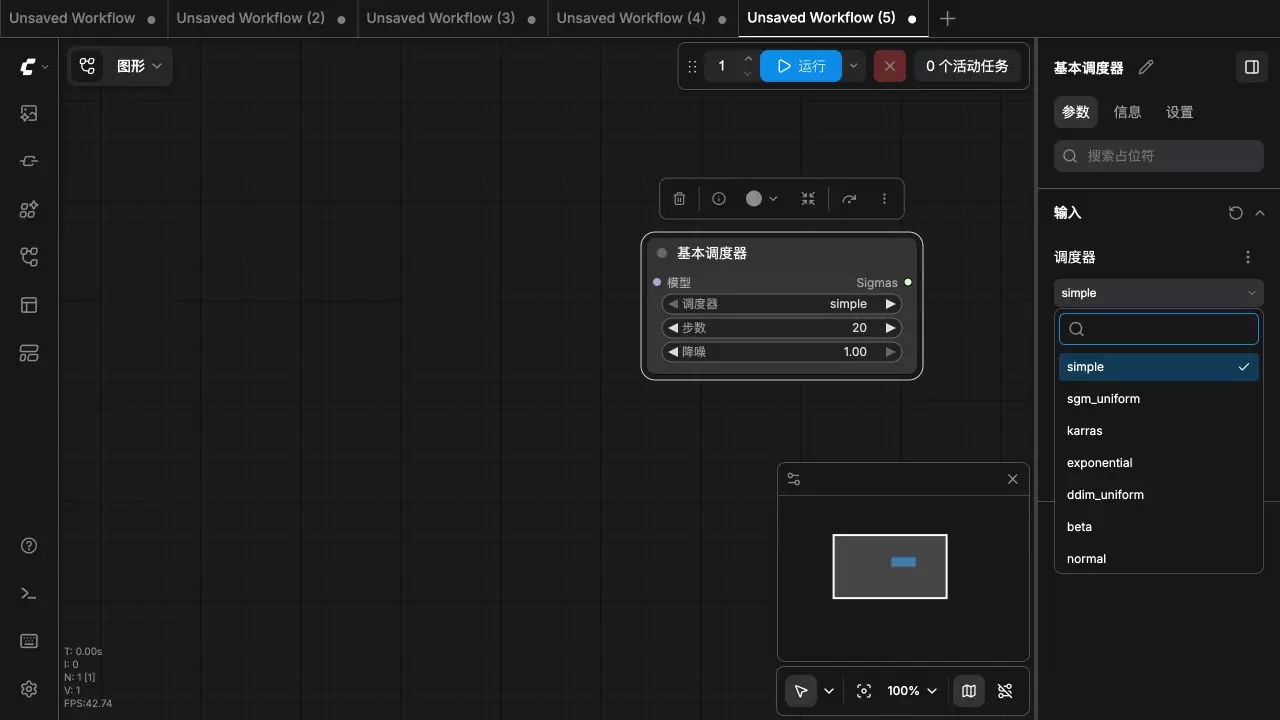

操作位置：调度方式可在右侧参数面板的同名下拉框中展开选择；也可以先选定BasicScheduler节点，再直接点击“调度器”这一行。

具体操作：这个节点提供九个选项，分别为simple、sgm_uniform、karras、exponential、ddim_uniform、beta、normal、linear_quadratic和kl_optimal，应按所用工作流的要求从中确定调度算法。把karras设为示例只是为了展示配置，并不表示它在所有模型、采样器及画面效果中都是最优方案。

正确标准：节点本体与右侧参数面板中显示的scheduler名称应当一致。出现问题时如何处理：旧工作流导入后若提示未知选项或在执行时报错，可先检查工作流作者对采样器和模型的要求，再回到下拉列表改选当前版本现有的名称。

euler、dpmpp属于采样算法，需要由独立sampler节点提供；此处列表设置的是噪声强度如何随步骤变化，两者不要混淆。

步骤四：设置 steps 和 denoise

操作位置：选中节点后，可直接修改画布上的参数行，也可在右侧参数面板调整“步数”和“降噪”。

具体操作：示例将步数设置为30、降噪设置为0.50。初次使用时，应先采用现有工作流的稳定值测试，不要简单认为数字越大质量越高。按照源码逻辑，denoise小于1.0时，系统先用steps除以denoise计算内部总步数，再保留最后steps加1个sigma值；如果denoise为0，则返回空序列，无法继续正常采样。

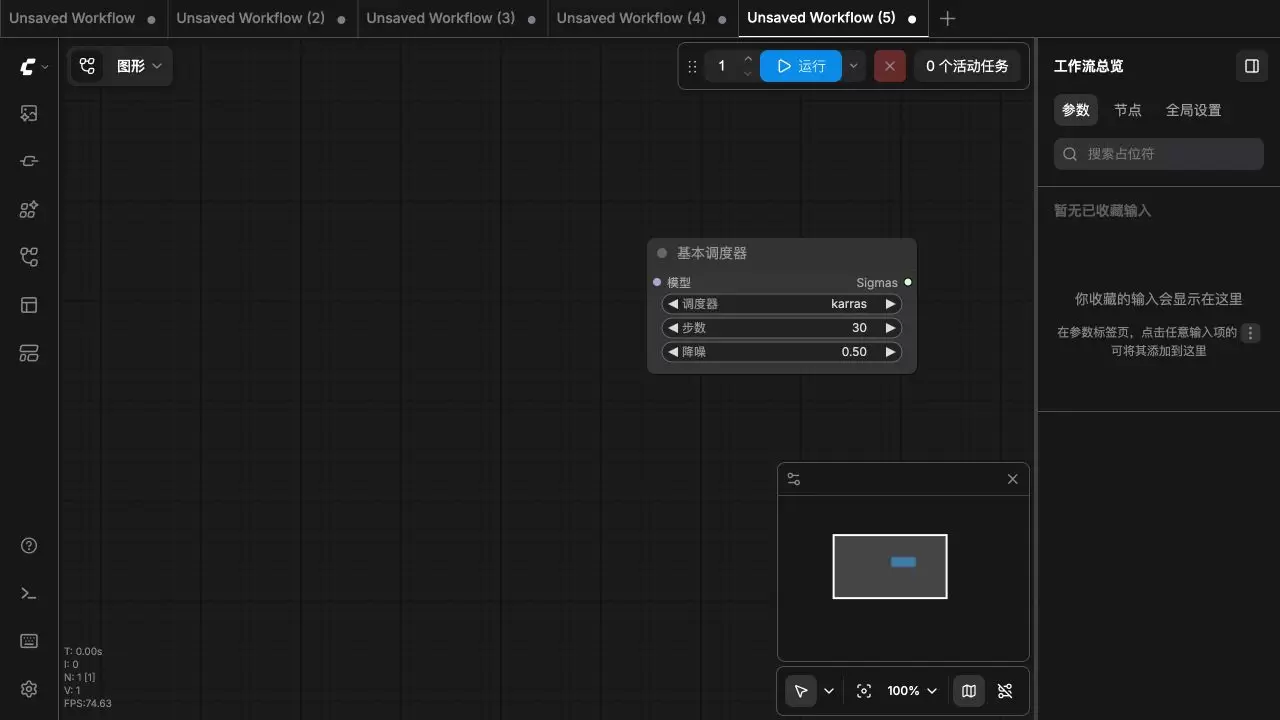

正确标准：参数是否提交成功，可在点击输入框之外后确认：节点仍保留0.50、30和karras即表示已经生效。出现问题时如何处理：若右侧面板中的数值已修改而节点没有变化，可按Enter或点击画布空白处完成提交；执行时若提示sigma为空，应先确认denoise是否被设为0。

只有画布上的三个数值全部同步变化，配置才真正生效。不要只观察右侧输入框中的临时数字，以免把尚未提交的修改误认为最终结果。

让实际采样路径接收SIGMAS与MODEL

步骤五：连接模型输入

操作位置：先在左侧为BasicScheduler配一个加载节点，只要能够输出MODEL即可，例如“Checkpoint加载器（简易）”。

具体操作：BasicScheduler左边紫色的“模型”端口，应接收从加载器右边紫色“模型”端口拖出的连线。所选模型名称必须对应电脑中确实存在的文件；截图之所以出现undefined，是因为当前环境没有可用的检查点文件。

正确标准：BasicScheduler的MODEL输入由两个紫色端口间的连线填满后，便不再处于空接状态。出现问题时如何处理：如果连线无法接入，应核对端口类型，CLIP与VAE输出不能替代MODEL；若加载器显示undefined，应先将合法模型放入ComfyUI对应目录，再刷新模型列表。

步骤六：把 SIGMAS 送到 SamplerCustom

操作位置：找到“自定义采样器”左边绿色的Sigmas输入口，并将该节点添加到BasicScheduler下游。

具体操作：SamplerCustom仍需接齐Latent、采样器、负面条件、正面条件和模型等输入，BasicScheduler的职责仅是提供其中的sigma序列。调度连线则从BasicScheduler右边绿色的Sigmas输出口拖出，接入SamplerCustom绿色的Sigmas输入口。

正确标准：拖动节点时绿色连线仍保持附着，表明它已经接稳在Sigmas端口上。出现问题时如何处理：如果目标节点没有Sigmas端口，说明误选了普通K采样器或其他节点；可以改用SamplerCustom，也可以沿用普通采样器原有参数结构，不要强行连接类型不同的端口。

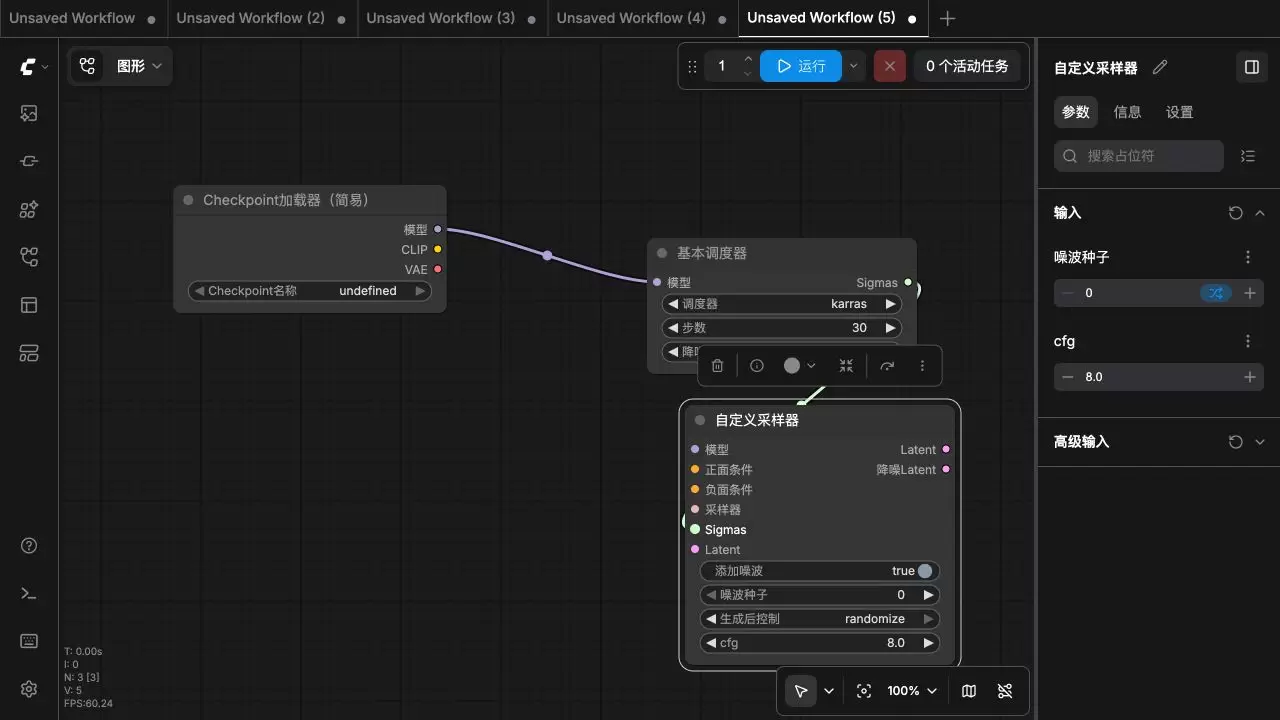

这里只验证了调度连接路径：紫线将MODEL送入BasicScheduler，绿线把SIGMAS传至自定义采样器。由于图中模型依然显示undefined，采样器其余输入也未连接，所以不能将它视作完整的出图工作流。

运行前逐项核查

1. CLIP和VAE都不是此处所需类型；BasicScheduler左侧实际接收的是MODEL。
2. 应按当前工作流的要求，在现有下拉列表中确定scheduler名称。
3. 节点上需要确认steps已经生效；denoise的范围是0至1，但进行实际采样时不得取0。
4. SamplerCustom的Sigmas输入口现在已收到右侧输出的SIGMAS。
5. 除确认模型文件确实存在外，还应把条件、Latent和采样器等SamplerCustom所需的其余输入全部接齐。
6. 运行后不应出现模型缺失、sigma为空或端口类型不匹配错误；若发生错误，应依据提示返回检查相应输入，不要盲目反复运行。

这六项都满足的话，BasicScheduler才算真正处在可运行的高级采样链路里。要是想对比scheduler或者denoise的影响，每次只改一个参数，其他的模型、提示词、采样器和随机种子都保持一样，这样出来的结果才有对比的价值。
